Платформа, модель: 13-2162-01
преимущества модели..
Платформа, модель: 13-2162
преимущества модели..
Платформа, модель: 13-2114
преимущества модели..
Платформа, модель: 13-2114К
преимущества модели..
Платформа, модель: 13-2114-07
преимущества модели..
Платформа, модель: 13-2114-08
преимущества модели..
Платформа, модель: 13-2116
преимущества модели..
Платформа, модель: 13-2116-01
Платформа, модель: 13-2118
Платформа, модель: 13-2118-03
преимущества модели..
Платформа, модель: 13-2134
преимущества модели..
Платформа, модель: 13-2114-11
преимущества модели..
Платформа, модель: 13-2166
преимущества модели..
Технические характеристики
грузоподъемность, т 69,2
масса тары, максимальная, т24,8
масса тары, минимальная, т24,2
ширина колеи, мм1520
количество осей, шт.4
расчетная статическая нагрузка от колесной пары на рельсы, кН(тс)230,5(23,5)
длина по осям сцепления автосцепок, мм25 460
высота от головок рельсов до оси автосцепок, мм1040 - 1080
база вагона, мм19 000
длина рамы вагона по концевым балкам, мм24 530
ширина вагона максимальная, мм2 935
модель тележки тип 2 ГОСТ 924618-2129
конструкционная скорость, км/ч120
габарит по ГОСТ 92381-Т
количество фитинговых упоров, шт., в том числе:24
  не откидывающихся4
  откидывающихся20
типоразмеры перевозимых крупнотонажных контейнеров по ГОСТ Р 53350, рефрижераторных контейнеров по ГОСТ 339891ЕЕЕ, 1ЕЕ, 1ААА, 1АА, 1А, 1АХ, 1ВВВ, 1ВВ, 1В, 1ВХ, 1СС, 1С, 1СХ
типоразмеры перевозимых контейнеров-цистерн по ГОСТ 31314.3, с наружными размерами по ГОСТ Р 533501ААА, 1АА, 1А, 1АХ, 1ВВВ, 1ВВ, 1В, 1ВХ, 1СС, 1С, 1СХ
Технические характеристики
грузоподъемность, т 69,2
масса тары, максимальная, т24,8
масса тары, минимальная, т24,2
количество осей, шт.4
максимальная расчетная статическая нагрузка от колесной пары на рельсы, кН(тс)230,5(23,5)
длина по осям сцепления автосцепок, мм25 460
ширина максимальная, мм2 935
база вагона, мм19 000
высота оси автосцепки от уровня головок рельсов, мм1040 - 1080
габарит по ГОСТ 92381-Т
конструкционная скорость, км/ч120
длина рамы вагона по концевым балкам, мм24 530
количество упоров для крепления контейнеров, шт., в том числе:24
  не откидывающихся4
  откидывающихся20
тележки ГОСТ 9246, тип 2, модель18-2128
типоразмеры перевозимых крупнотонажных контейнеров по ГОСТ Р 53350, рефрижераторных контейнеров по ГОСТ 339891ЕЕ, 1ЕЕЕ, 1А, 1АА, 1ААА, 1АХ, 1В, 1ВВ, 1ВВВ, 1ВХ, 1С, 1СС, 1СХ
габарит по ГОСТ 9238-20130-ВМ
типоразмеры перевозимых контейнеров-цистерн по ГОСТ 31314.3, с наружными размерами по ГОСТ Р 533501ЕЕ, 1ЕЕЕ, 1А, 1АА, 1ААА, 1АХ, 1В, 1ВВ, 1ВВВ, 1С, 1СС
Технические характеристики
грузоподъемность, т 72
масса тары, максимальная, т22,0
масса тары, минимальная, т21,3
количество осей, шт.4
максимальная расчетная статическая нагрузка от колесной пары на рельсы, кН(тс)230,5(23,5)
длина по осям сцепления автосцепок, мм14 620
длина по раме, мм13 400
база вагона, мм9 720
типоразмеры перевозимых контейнеров по ГОСТ Р 53350-20091ААА, 1АА, 1А, 1АХ-1, 1СС, 1С, 1СХ-2
габарит по ГОСТ 9238-20130-ВМ
конструкционная скорость, км/ч120
модель тележки (тип 2 по ГОСТ 9246-2013)18-2128
Технические характеристики
грузоподъемность, т73
масса тары, максимальная, т20,6
масса тары, минимальная, т19,4
количество осей, шт.4
максимальная статическая расчетная нагрузка от колесной пары на рельсы, кН(тс)229,6(23,4)
длина по осям сцепления астосцепок, мм14 620
длина по раме, мм13 400
база вагона, мм9 720
типоразмеры перевозимых контейнеров1ЕЕЕ, 1ЕЕ1, 1АААА, 1АА, 1А, 1АХ, 1СС, 1С, 1СХ, 1D, 1DX
габарит по ГОСТ 9238-20130-ВМ
конструкционная скорость км/ч120
модель тележки (тип 2 по ГОСТ 9246-2013)18-2128
Технические характеристики
грузоподъемность, т66
масса тары максимальная, т27,0
масса тары минимальная, т24,6
количество осей, шт.4
максимальная статическая расчетная нагрузка от колесной пары на рельсы, кН(тс)227,85(23,25)
длина, по осям сцепления астосцепок, мм14 620
длина, по раме, мм13 400
база вагона, мм9 720
габарит по ГОСТ 9238-20131-Т
конструкционная скорость, км/ч120
модель тележки (тип 2 по ГОСТ 9246-2013)18-2128
Технические характеристики
грузоподъемность, т72
масса тары, максимальная, т21,3
масса тары, минимальная, т20,1
количество осей, шт.4
максимальная статическая расчетная нагрузка от колесной пары на рельсы, кН(тс)228,82(23,325)
длина по осям сцепления астосцепок, мм14 620
длина по раме, мм13 400
база вагона, мм9 720
количество фитинговых упоров, шт.8 или 16
типоразмеры перевозимых контейнеров по ГОСТ Р 53350-20091ААА, 1АА, 1А, 1АХ-1, 1СС, 1С, 1СХ-2, 1D, 1DX-4*
габарит по ГОСТ 9238-20130-ВМ
конструкционная скорость, км/ч120
модель тележки (тип 2 по ГОСТ 9246-2013)18-2128
Примечание: * - Контейнеры типоразмеров 1D, 1DX (масса брутто 10,16 т) могут быть размещены на вагоне при комплектации вагона по требованию заказчика 16 фитинговыми упорами.
Технические характеристики
грузоподъемность, т72
Масса тары, т22
максимальная расчетная статистическая нагрузка от колесной пары на рельсы, кН(тс)235,0(23,5)
конструкционная скорость, км/ч120
габарит ГОСТ 9238-20130-ВМ
база платформы, мм14 720
  длина, мм по осям сцепления астосцепок19 620
  длина, мм по концевым балкам рамы18 400
ширина по раме, мм2 870
количество фитинговых упоров, шт.24
количество перевозимых контейнеров, шт. 1АА,1А,1АХ(макс. масса брутто 30,48т)1
количество перевозимых контейнеров, шт. 1ВВ,1В,1ВХ(макс. масса брутто 25,4т)2
количество перевозимых контейнеров, шт. контейнеров-цистерн 1ВВ,1В,1СС,1С(макс. масса брутто 30,48т)2
количество перевозимых контейнеров, шт. 1СС,1С,1СХ(макс. масса брутто 24т)3
количество перевозимых контейнеров, шт. 1DD(макс. масса брутто 12т(только по России))6
количество перевозимых контейнеров, шт. 1D,1DX(макс. масса брутто 10,16т)6
Технические характеристики
грузоподъемность, т71,5
Масса тары, т22,5
максимальная расчетная статистическая нагрузка от колесной пары на рельсы, кН(тс)235,0(23,5)
конструкционная скорость, км/ч120
габарит ГОСТ 9238-20131-T
база платформы, мм14 720
  длина, мм по осям сцепления астосцепок19 620
  длина, мм по раме18 400
ширина по раме, мм2 870
количество перевозимых контейнеров, шт. 1АА,1А,1АХ(макс. брутто 30,48т)1
количество перевозимых контейнеров, шт. 1ВВ,1В,1ВХ(макс. масса брутто 25,4т)2
Технические характеристики
грузоподъемность, т69
масса тары, т, не более25,0
количество осей, шт.4
максимальная статическая расчетная нагрузка от колесной пары на рельсы, кН(тс)230,3(23,5)
длина по осям сцепления астосцепок, мм26 220
длина по раме, мм25 000
база вагона, мм19 000
типоразмеры перевозимых контейнеров, специализированных контейнеров, рефрижераторных контейнеров по ГОСТ Р 53350-2009, ГОСТ Р 50697-94, ГОСТ 31314.3-20061ЕЕЕ, 1ЕЕ-1, 1ААА, 1АА, 1А, 1АХ-2, 1ВВВ, 1ВВ, 1В, 1ВХ-2, 1СС, 1С, 1СХ-4
габарит ГОСТ 9238-20131-T
конструкционная скорость, км/ч120
модель тележки (тип 2 по ГОСТ 9246-2013)120
Технические характеристики
грузоподъемность, т62
масса тары, т, не более32,0
количество осей, шт.4
максимальная статическая расчетная нагрузка от колесной пары на рельсы, кН(тс)230,5(23,5)
длина по осям сцепления автосцепок, мм26 220
длина по раме, мм25 000
база вагона, мм19 000
ширина платформы по раме, мм3 150
длина погрузочной площадки, максимальная, мм24 560
габарит по ГОСТ 9238-20131-Т
конструкционная скорость, км/ч120
модель тележки (тип 2 по ГОСТ 9246-2013)18-2128
Технические характеристики
грузоподъемность, т65
Масса тары, т, максимальная29,0
Масса тары, т, минимальная28,0
количество осей, шт4
максимальная статическая расчетная нагрузка от колесной пары на рельсы, кН(тс)230,5(23,5)
длина по осям сцепления автосцепок, мм14 620
длина по раме, мм13 400
база вагона, мм9 720
длина кузова внутри (по торцевым упорным балкам), мм12 000
высота до верха тента в транспортном положении, мм3 865
габарит по ГОСТ 9238-20131-T
конструкционная скорость, км/ч120
модель тележки (тип 2 по ГОСТ 9246-2013)тип 2
схема размещения рулонов в вагонепродольная в один или два ряда - по всей длине вагона.
Технические характеристики
грузоподъемность, т61
масса тары максимальная, т21,0
масса тары минимальная, т20,0
количество осей4
максимальная статическая расчетная нагрузка от колесной пары на рельсы, кН(тс)201,1 (20,5)
длина по осям сцепления автосцепок, мм14 620
длина вагона по раме, мм13 400
база вагона, мм9 720
типоразмеры перевозимых контейнеров, контейнеров-цистерн, специализированных контейнеров, рефрижераторных контейнеров по ГОСТ Р 53350-2009, ГОСТ Р 50697-941ЕЕЕ, 1ЕЕ, 1Е, 1ААА, 1АА, 1А, 1АХ-1, 1ВВВ, 1ВВ, 1В, 1ВХ-1, 1СС, 1С, 1СХ-2
габарит по ГОСТ 9238-20130-BM
конструкционная скорость, км\ч120
модель тележки18-2145, ТУ 3183-182-00729244-2015
Технические характеристики
грузоподъемность, т73
масса тары максимальная, т21,0
масса тары минимальная, т19,5
ширина колеи, мм1520
количество осей4
максимальная статическая расчетная нагрузка от колесной пары на рельсы, кН(тс)230,5 (23,5)
длина по осям сцепления автосцепок, мм14 620
высота от головок рельсов до оси автосцепок, мм1040 - 1080
база вагона, мм9 720
длинна вагона по концевым балкам, мм13 400
ширина вагона максимальная, мм3 123
модель тележки тип 2, ГОСТ 924618-2129
конструкционная скорость, км\ч120
габарит по ГОСТ 92380-BM
количество фитинговых упоров не откидывающихся, шт4
количество фитинговых упоров откидывающихся, шт12
типоразмеры перевозимых крупнотоннажных контейнеров по ГОСТ Р 53350, рефрижераторных контейнеров по ГОСТ 336891ЕЕЕ, 1ЕЕ, 1ААА, 1АА, 1А, 1АХ, 1ВВВ, 1ВВ, 1В, 1ВХ, 1СС, 1С, 1СХ, 1D, 1DX
типоразмеры перевозимых контейнеров-цистерн по ГОСТ 31314.3 с наружными размерами по ГОСТ Р 533501ААА, 1АА, 1А, 1АХ, 1ВВВ, 1ВВ, 1В, 1ВХ, 1СС, 1С, 1СХ, 1D, 1DX

Платформы

Модель: 13 - 2162-01

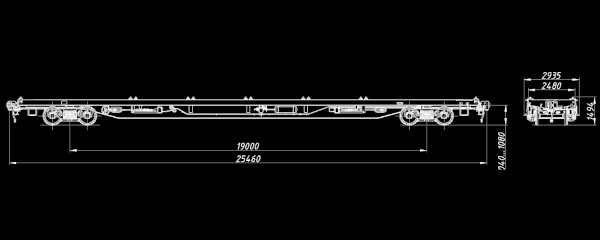

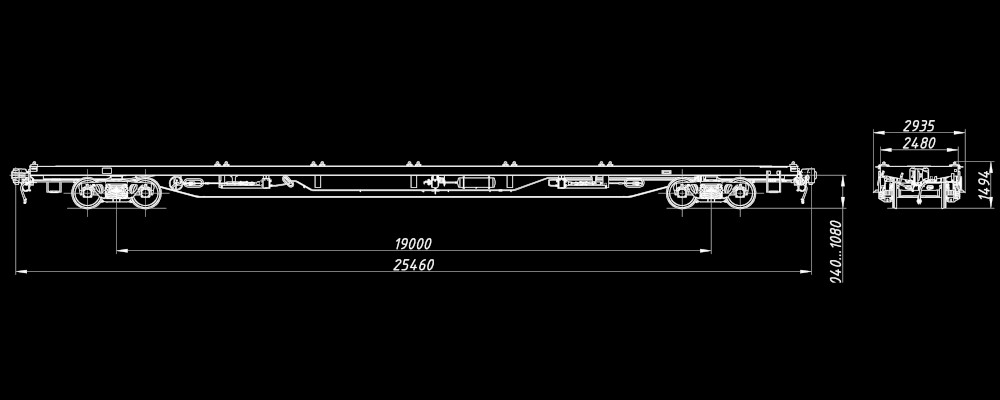

схема вагона 13-2162-01

Вагон предназначен для перевозки крупнотоннажных контейнеров, рефрижераторных контейнеров, контейнеров-цистерн.

Модель: 13 - 2162

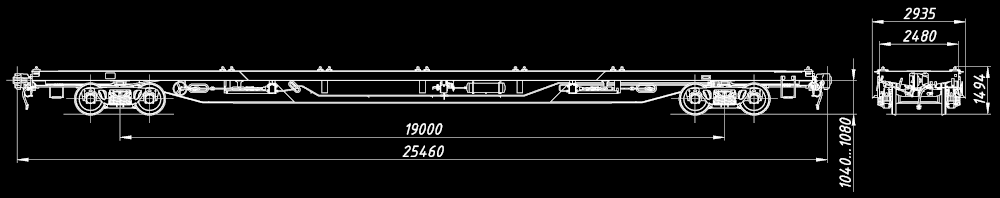

схема вагона 13-2162

Вагон предназначен для перевозки крупнотоннажных контейнеров, рефрижераторных контейнеров, контейнеров-цистерн.

Модель: 13 - 2114

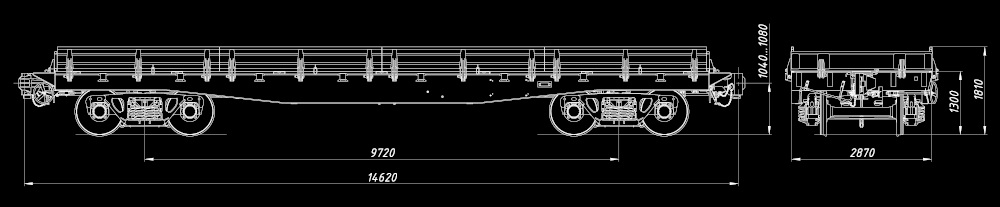

схема вагона 13-2114

Вагон предназначен для перевозки контейнеров, колесной и гусеничной техники, лесных, длинномерных, штучных, насыпных и других грузов.

Модель: 13 - 2114К

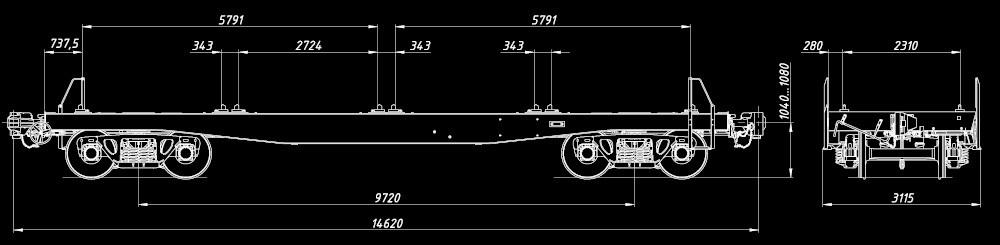

схема вагона 13-2114K

Вагон предназначен для перевозки контейнеров

Модель: 13-2114-07

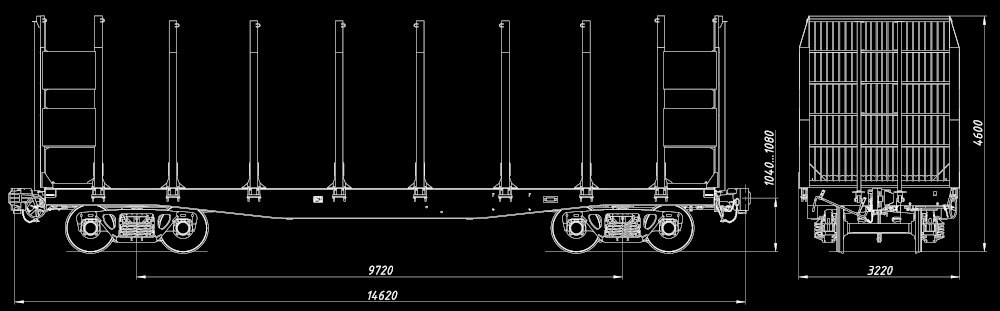

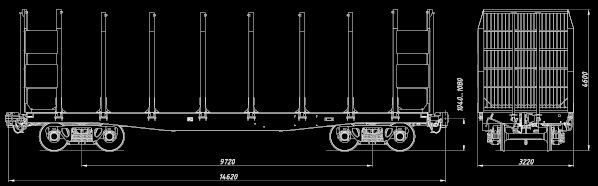

схема вагона 13-2114-07

Вагон предназначен для перевозки круглых лесоматериалов и пиломатериалов.

Модель: 13-2114-08

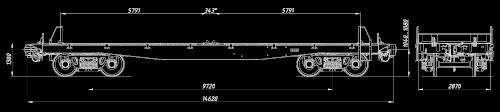

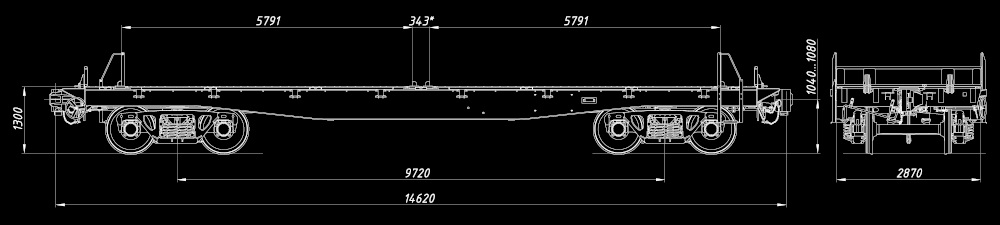

схема вагона 13-2114-08

Вагон предназначен для перевозки контейнеров, рефрижераторных контейнеров, контейнеров-цистерн, колесной и гусеничной техники, лесных, длинномерных, штучных и других грузов.

Модель: 13-2116

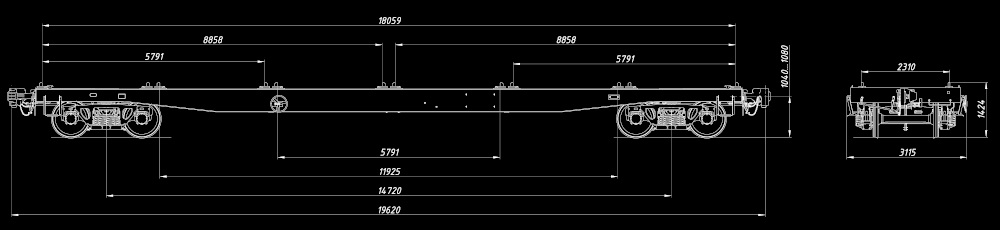

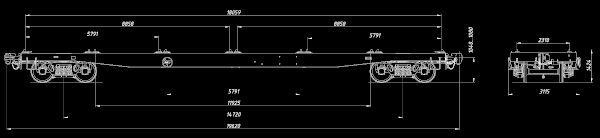

схема вагона 13-2116

Платформа модели 13-2116 предназначена для перевозки крупнотоннажных контейнеров. Платформа включает в себя раму, двухосные тележки модели 18-100, автосцепное устройство СА-3, пневматический автоматический тормоз, стояночный тормоз. Рама платформы состоит из хребтовой балки, боковых, шкворневых, концевых и поперечных промежуточных балок с установленными на них откидывающимися упорами.
